Минитрактор, 4х4 переломка, Псковский вариант
AltaiДата: Суббота, 07 Июнь 2014, 20.03.24 | Сообщение # 1291
Подполковник
Группа: Друзья
Сообщений: 107
Награды: 4
Репутация: 0
Статус: Offline
ViktorE09, Рама переломка, двигатель Лифан 177 (9л.с.) Кпп жигули 4-х ступка + из двигателя иж-планета выкинут коленчатый вал, вместо него вставлен  вал, отверстие под ЦПГ заглушено. Из за чего примудрил кпп от мотоцикла - для большего диапазона скоростей и самое основное это МУФТА СЦЕПЛЕНИЯ!!!! Изначально мт планировался с двигателем от иж, но подумав решил купить 4-х тактник. Помучавшись пару дней с ременной муфтой сцепления и изорвав 2 ремня в хлам решился поставить кпп иж. Тем более что у меня уже есть опыт по спариванию двигателя лифан и мотоциклетной кпп. ( 4 года назад построил мотоблок из кпп "муравей и двигателя лифан  whistling )

Добавлено (07 Июнь 2014, 20.03.24)
---------------------------------------------
ViktorE09, мосты тоже жигули 01 обрезанные до 75см по центрам колес.


Лень - двигатель прогресса!!!

ViktorE09Дата: Суббота, 07 Июнь 2014, 20.10.42 | Сообщение # 1292
Генерал-лейтенант
Группа: Модераторы
Сообщений: 743
Награды: 9
Репутация: 4
Статус: Offline
Altai, Две коробки это СИЛА!!! Разлёт скоростей большой будет!! Можно будет и косить и культиватор вешать на зад!!
А что с ременном сцеплением произошло?? У меня работает, нареканий никаких... И ремни уже почти год ходят.. meeting

Кстати гога, мне пришлось приварить ведомый шкив на КПП к первичному валу ah При осмотре был замечен большой износ шлицов на шкиву. Ничего лучше я не придумал как заварить наглухо smok

mihalychДата: Суббота, 07 Июнь 2014, 20.45.29 | Сообщение # 1293
Генерал-лейтенант
Группа: Друзья
Сообщений: 616
Награды: 3
Репутация: 2
Статус: Offline
Altai, подробней о переделке двиг. и кпп мото ИЖ. Сегодня попался  Т200М ---примерно тоже самое хочу применить т.к. сцепление на ремнях хочу заменить wacko

buksДата: Суббота, 07 Июнь 2014, 23.03.50 | Сообщение # 1294
Генералиссимус
Группа: Администраторы
Сообщений: 1731
Награды: 5
Репутация: 3
Статус: Offline
Altai, Все группа добавлена, Добро пожаловать.

Меня руками не лапать, Все ровно мурлыкать не буду

igtisamДата: Суббота, 07 Июнь 2014, 23.08.40 | Сообщение # 1295
Генерал-майор
Группа: Друзья
Сообщений: 355
Награды: 3
Репутация: 1
Статус: Offline



Ура у меня сегодня хороший день, нашел насос-дозатор от комбайна "кейс", поставил нш
Прикрепления: 8088518.jpg(142Kb) · 8538159.jpg(137Kb)


Нет безвыходных ситуаций (Камасутра)

AltaiДата: Воскресенье, 08 Июнь 2014, 04.32.15 | Сообщение # 1296
Подполковник
Группа: Друзья
Сообщений: 107
Награды: 4
Репутация: 0
Статус: Offline
mihalych, ищи двигатель побольше, планета например. т.к у т200м сцепление слабоватое, у миня на мотоблоке за три года сгорели диски. Нынешней весной пришлось новое сцепление ставить.

Добавлено (08 Июнь 2014, 04.32.15)
---------------------------------------------
buks,  спасибо, сегодня вечером выложу фото.


Лень - двигатель прогресса!!!

ViktorE09Дата: Воскресенье, 08 Июнь 2014, 09.22.29 | Сообщение # 1297
Генерал-лейтенант
Группа: Модераторы
Сообщений: 743
Награды: 9
Репутация: 4
Статус: Offline
Altai,А какой мотор побольше??? Если только коробас со всеми причиндалами от "Урала" всунуть?? uhm
Так там токарки немерено будет..

гогаДата: Воскресенье, 08 Июнь 2014, 09.41.06 | Сообщение # 1298
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 9
Репутация: 3
Статус: Offline
ViktorE09
Цитата Altai ()
планета например.


Да здравствуют, Самоделкины.

ViktorE09Дата: Воскресенье, 08 Июнь 2014, 10.13.22 | Сообщение # 1299
Генерал-лейтенант
Группа: Модераторы
Сообщений: 743
Награды: 9
Репутация: 4
Статус: Offline
гога, Я может и не очень в мотоциклах.. Но мне кажется сцепление там слабовато. Тем более если ставить мотор более 9 л/с.
Знаю точно что с трактором МТЗ 50 (кажется) сцепление это очень слабый узел. А там как раз стоит от мотоцикла. Только от какого я не знаю. shy

гогаДата: Воскресенье, 08 Июнь 2014, 15.50.32 | Сообщение # 1300
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 9
Репутация: 3
Статус: Offline
ViktorE09, Это не я предлогаю,я показал то что ты пропустил....У соседа класический вариант,и сцепление уже многие годы ременное,профиль Б,ни чего другого он не желает.
Цитата Altai ()
Помучавшись пару дней с ременной муфтой сцепления и изорвав 2 ремня в хлам решился поставить кпп иж.

Думаю что причина тут таится в качестве шкивов,если он "шкив" подходит, успех однозначен-другие-же миханизмы глобальной мощности не жгут ремни по три на день а работают годами cool


Да здравствуют, Самоделкины.

AltaiДата: Воскресенье, 08 Июнь 2014, 16.17.17 | Сообщение # 1301
Подполковник
Группа: Друзья
Сообщений: 107
Награды: 4
Репутация: 0
Статус: Offline
Ну вот как и обещал выкладываю фото своего миника. Конструкция пока "сырая" по-этому прошу не судить строго. Жду ваши вопросы, советы, критику.


















Прикрепления: 5045615.jpg(145Kb) · 6329779.jpg(234Kb) · 8276850.jpg(175Kb) · 8889076.jpg(247Kb) · 2133197.jpg(197Kb) · 3445654.jpg(191Kb) · 4793950.jpg(195Kb) · 3182914.jpg(207Kb) · 5184852.jpg(191Kb) · 3478743.jpg(178Kb)


Лень - двигатель прогресса!!!

AltaiДата: Воскресенье, 08 Июнь 2014, 16.48.42 | Сообщение # 1302
Подполковник
Группа: Друзья
Сообщений: 107
Награды: 4
Репутация: 0
Статус: Offline
еще фото




















Добавлено (08 Июнь 2014, 16.45.42)
---------------------------------------------
mihalych, Половинишь двигатель, выкидываешь цилиндр, коленвал. На токарном станке точишь вместо коленчатого, прямой вал, предварительно сняв все размеры с родного вала. Я сделал так, чтобы не мучиться с конусом и шпоночной канавкой, я отрезал болгаркой с родного вала конец ( на который садится ведущая звездочка передающая вращение от вала к корзине сцепления),  в токарном отцентровал и обварил, а остальную часть вала точил в станке. противоположный конец вала точится длиннее чем у колен. вала. на него я насадил и обварил шлицевую часть жигулевского кардана, что бы соединить его с двигателем лифан через штатную резиновую муфту жигуля. флянец муфты тоже растачивал под диаметр вала, на лифане у меня 25 мм.

Добавлено (08 Июнь 2014, 16.48.42)
---------------------------------------------

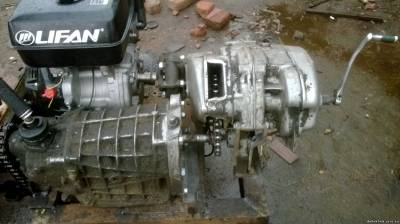

mihalych, забыл написать, что у меня двигатель иж стоит вверх ногами, по-этому пришлось глушить штатный сопун, и делать его в сливной пробке, которая теперь стала заливной! biggrin

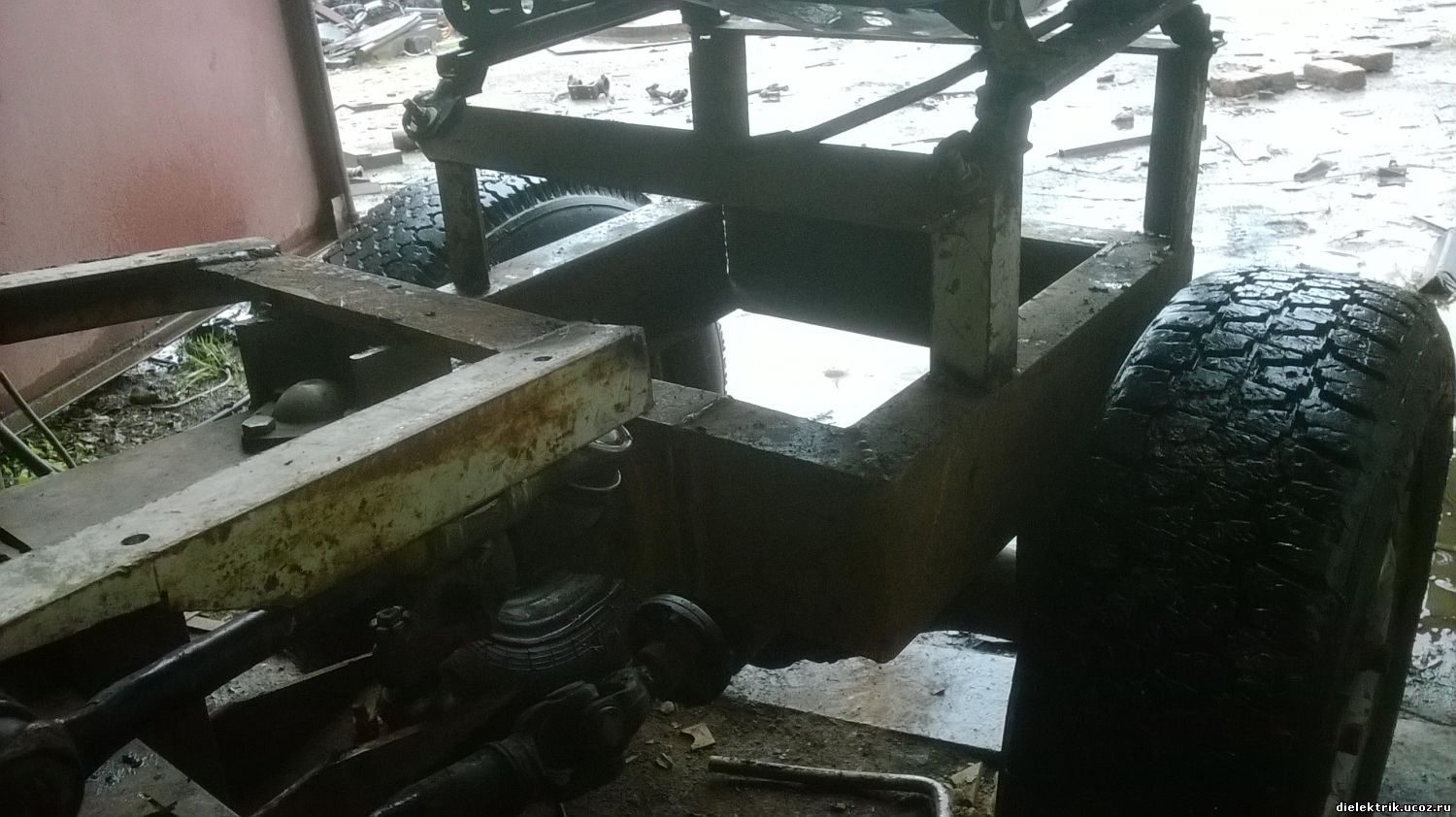

Прикрепления: 9458100.jpg(182Kb) · 3039588.jpg(180Kb) · 0685670.jpg(150Kb) · 1020843.jpg(158Kb) · 7627783.jpg(144Kb) · 0582614.jpg(193Kb) · 9402671.jpg(147Kb) · 0028975.jpg(162Kb) · 2669784.jpg(185Kb) · 4181637.jpg(174Kb)


Лень - двигатель прогресса!!!

ViktorE09Дата: Воскресенье, 08 Июнь 2014, 17.07.00 | Сообщение # 1303
Генерал-лейтенант
Группа: Модераторы
Сообщений: 743
Награды: 9
Репутация: 4
Статус: Offline
Altai,  А не высоко сидение?? Не страшно будет когда трактор в борозду станет??? Ты попробуй под левую сторону подложи брусочки 20см. И попробуй.. rolleyes
Сколько у тебя от рамы до сидения??

Прикрепления: 1553395.jpg(185Kb)

AltaiДата: Воскресенье, 08 Июнь 2014, 17.49.14 | Сообщение # 1304
Подполковник
Группа: Друзья
Сообщений: 107
Награды: 4
Репутация: 0
Статус: Offline
ViktorE09, завтра попробую и замерю растояние. так то у меня под полом по планам вом протянуть, вот высоко и получилось. uhm

Добавлено (08 Июнь 2014, 17.49.14)
---------------------------------------------
ViktorE09, еще и рулевая тяга у меня с верху расположена, что тоже мешает ниже сидение опустить. рулевая колонка от жигулей, я себе всю голову сломал как ее разместить.... ничего лучше не придумал и сделал так.


Лень - двигатель прогресса!!!

igtisamДата: Воскресенье, 08 Июнь 2014, 20.15.18 | Сообщение # 1305
Генерал-майор
Группа: Друзья
Сообщений: 355
Награды: 3
Репутация: 1
Статус: Offline
Подскажите как лучше разместить сидение, руль, я себе сегодня всю голову сломал как все разместить у меня еще годробак, топливный, аккумулятор uhm короче кошмар




Прикрепления: 9356760.jpg(198Kb) · 4234876.jpg(205Kb) · 0630552.jpg(206Kb)


Нет безвыходных ситуаций (Камасутра)

ViktorE09Дата: Воскресенье, 08 Июнь 2014, 22.18.35 | Сообщение # 1306
Генерал-лейтенант
Группа: Модераторы
Сообщений: 743
Награды: 9
Репутация: 4
Статус: Offline
igtisam, Топливный бак и АКБ можно и на задней раме расположить. Гидробак большой не нужно (8-10л), так что найдёшь место, хоть и за спинкой сидения. Насос гидравлики смещай ниже!!! Иначе гидробак будешь вешать на мачту . biggrin Масло должно самотёком подаваться.
Руль как можно ближе к мотору, а сидение как поставишь руль.
И фотай так что бы весь трактор вошёл в кадр А то по частям не очень понятно что куда разместить.

Цитата Altai ()
планам вом протянуть, вот высоко и получилось

ВОМ нужно сразу закладывать в конструкцию. Теперь не знаю как получится. Может проще гидравлический??? Поставишь гидромотор через КПП москвич например.. На заднюю полураму. Вот тебе и ВОМ.. И скоростей куча.. Тем более гидромотор может крутить в любую сторону и переключать рычагом распределителя.


Сообщение отредактировал ViktorE09 - Воскресенье, 08 Июнь 2014, 22.26.58

igtisamДата: Воскресенье, 08 Июнь 2014, 22.59.58 | Сообщение # 1307
Генерал-майор
Группа: Друзья
Сообщений: 355
Награды: 3
Репутация: 1
Статус: Offline
ViktorE09
Цитата
Насос гидравлики смещай ниже!!!
 понял спс я думал об этом, завтра нш переставлю, уже представляю как


Нет безвыходных ситуаций (Камасутра)

гогаДата: Понедельник, 09 Июнь 2014, 19.17.28 | Сообщение # 1308
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 9
Репутация: 3
Статус: Offline
Цитата ViktorE09 ()
ВОМ нужно сразу закладывать в конструкцию. Теперь не знаю как получится. Может проще гидравлический???

ВОМ думаю легко можно взять на прямую от коленвала через мягкое соединение,или ремнем от шкива с любой из сторон.Да а насосом ты поспешил,ему нужен естественный подпор масла.
Прикрепления: 8715441.jpg(203Kb)


Да здравствуют, Самоделкины.

AltaiДата: Понедельник, 09 Июнь 2014, 20.25.45 | Сообщение # 1309
Подполковник
Группа: Друзья
Сообщений: 107
Награды: 4
Репутация: 0
Статус: Offline
Цитата ViktorE09 ()
Ты попробуй под левую сторону подложи брусочки 20см.

Раздобыл сегодня рулевую рейку от ваз 2109 и разломал всю свою "колокольню" до рамы... Буду осаживать центр тяжести.


Лень - двигатель прогресса!!!

ViktorE09Дата: Понедельник, 09 Июнь 2014, 21.53.04 | Сообщение # 1310
Генерал-лейтенант
Группа: Модераторы
Сообщений: 743
Награды: 9
Репутация: 4
Статус: Offline
Altai, оптимально для ВОМа это поворотный кулак от УАЗовского моста.
Прикрепления: 9728790.jpg(31Kb)

гогаДата: Четверг, 12 Июнь 2014, 19.40.00 | Сообщение # 1311
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 9
Репутация: 3
Статус: Offline
igtisam, Ты где пропал почему не показываешь творение рук своих? biggrin

Да здравствуют, Самоделкины.

igtisamДата: Четверг, 12 Июнь 2014, 21.58.26 | Сообщение # 1312
Генерал-майор
Группа: Друзья
Сообщений: 355
Награды: 3
Репутация: 1
Статус: Offline
гога, извините, времени не было вот только сегодня занялся мт завтра фото обязательно

Нет безвыходных ситуаций (Камасутра)

гогаДата: Пятница, 13 Июнь 2014, 18.35.31 | Сообщение # 1313
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 9
Репутация: 3
Статус: Offline
igtisam, Не надо ни каких извинений,это ты извини за назойливость,просто интересно как продвигаются дела....?
Хотелось спросить и многих другихAltai, [b]mihalych[/b],borothemagic ,chaplinsckiyхотя сам понимаю сейчас не подходящая пора для творчества shades


Да здравствуют, Самоделкины.

капелькаДата: Пятница, 13 Июнь 2014, 19.01.55 | Сообщение # 1314
Генерал-майор
Группа: Проверенные
Сообщений: 419
Награды: 0
Репутация: 1
Статус: Offline
гога, гы,гы,гы а про меня забыл  tongue

Неудача - это просто возможность начать снова, но уже более мудро

гогаДата: Пятница, 13 Июнь 2014, 19.06.17 | Сообщение # 1315
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 9
Репутация: 3
Статус: Offline
капелька
Цитата капелька ()
гы,гы,гы
О тебе дружище другой сказ ГЫ-ГЫ-ГЫ biggrin


Да здравствуют, Самоделкины.

igtisamДата: Пятница, 13 Июнь 2014, 21.24.48 | Сообщение # 1316
Генерал-майор
Группа: Друзья
Сообщений: 355
Награды: 3
Репутация: 1
Статус: Offline
гога, вот фото
Прикрепления: 7040252.jpg(116Kb)


Нет безвыходных ситуаций (Камасутра)

igtisamДата: Пятница, 13 Июнь 2014, 21.27.34 | Сообщение # 1317
Генерал-майор
Группа: Друзья
Сообщений: 355
Награды: 3
Репутация: 1
Статус: Offline
гога,  руль пока в набросках
Прикрепления: 8512940.jpg(198Kb)


Нет безвыходных ситуаций (Камасутра)

igtisamДата: Пятница, 13 Июнь 2014, 21.31.58 | Сообщение # 1318
Генерал-майор
Группа: Друзья
Сообщений: 355
Награды: 3
Репутация: 1
Статус: Offline
гога,почему то сразу все фото не встали по одной норм


Прикрепления: 0970038.jpg(166Kb) · 9810356.jpg(170Kb)


Нет безвыходных ситуаций (Камасутра)

ViktorE09Дата: Пятница, 13 Июнь 2014, 22.26.09 | Сообщение # 1319
Генерал-лейтенант
Группа: Модераторы
Сообщений: 743
Награды: 9
Репутация: 4
Статус: Offline
igtisam, как то длинно получается ah
Сам то что думаешь?? Будет куляться на ямах?? Может задний мост перенести ближе к излому??

Прикрепления: 1335886.png(437Kb)

гогаДата: Пятница, 13 Июнь 2014, 23.15.54 | Сообщение # 1320
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 9
Репутация: 3
Статус: Offline
Цитата igtisam ()
почему то сразу все фото не встали по одной норм

Закидывай как получается,поправлю если что не так
Цитата ViktorE09 ()
, как то длинно получается

ViktorE09, Пока не торопи резать,я обрезал в последний момент когда расположил что куда надо....
igtisam, в целом картина складываеться как у Дали artist ,смотрю правильно по феншую поставил НШ,а осмелюсь спросить того-ли вращения друг шестиренчатый,по всем канонам он должен быть-ЛЕВЫЙ book


Да здравствуют, Самоделкины.
